自攻钉-建筑.美制平盘头带齿十字槽细牙尖尾
存货编号：
LSQ004.47-Z.JZ47-CQT11.2-(#7-23)-L0.4375in-Q-Pa-T1
存货描述：
规格：#7-23X7/16"；强度：渗碳,表面硬度53-62HRC,深度0.10-0.23mm，芯部硬度32-40HRC；全牙；表面处理：灰磷,24h盐雾-头部标识S
包装信息：
剩余库存：
0 件
起订量：
0 件
件
| 单重 | 0.0009 |
| 国际国内标准 | Z.JZ47 |
| 强度 | 渗碳,表面硬度53-62HRC,深度0.10-0.23mm，芯部硬度32-40HRC |
| 螺纹 | (#7-23) |
| 牙距 | - |
| 杆长 | 0.4375in |
| 全半牙 | 全牙 |
| 表面处理 | 普通磷化,灰色 |
| 材料 | SWRCH22A |
| 检验等级 | T1检验等级 |
| 头型 | - |
| 后处理 | - |
自攻钉-建筑.美制平盘头带齿十字槽细牙尖尾
|
|---|
|
| A材料 | |||
| 美标 | 日标 | 国标 | |
| 执行标准 | SAE J403 | JIS G3507 | / |
| 牌号 | 1018~1022 | SWRCH22A | / |

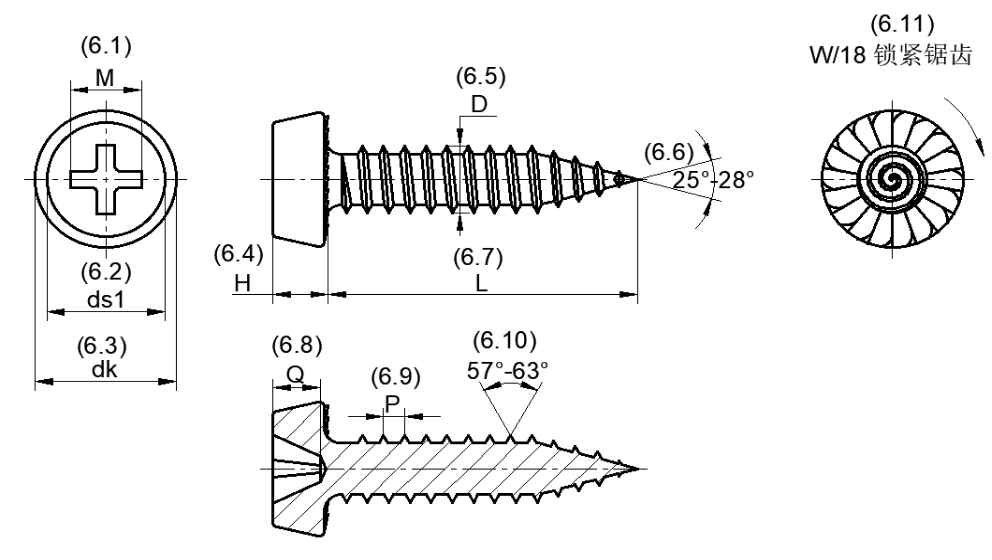

| B&C&E 成型 | |||||||||
| 单位：mm | 头径 | 直径 | 头厚 | 槽深 | 槽号 | 大径 | 牙距 | 最小破坏扭矩 | |
| 规格 | dk | ds1 | H | Q | M | D | P | TS,KG-CM | |
| #7-23 | 7.5-8.0 | 5.7-6.7 | 2.5-2.9 | 2.2-2.7 | 2# | 3.62-3.90 | 1.0-1.2 | 34 | |
| 标称长度 | 总长 | 备注 | |||||||
| L,in | L,mm | / | |||||||
| 7/16 | 10.6-11.5 | / |
| D热处理 | |||||||||
| 表面硬度 | 渗碳深度 | 芯部硬度 | Min折弯角度 | 执行标准 | |||||
| HRC | mm | HRC | ° | / | |||||
| 53-62 | 0.10-0.23 | 32-40 | 10 | ASTM C1513 | |||||
| F表面处理 | ||||
| 涂层种类 | 中性盐雾 | 膜厚 | 执行标准 | 备注 |
| / | h | μm | / | / |
| 灰磷 | 24 | / | ASTM F1137 Grade C | / |
